Referenzen (Auszug)
Unsere Referenzen (Auszug)

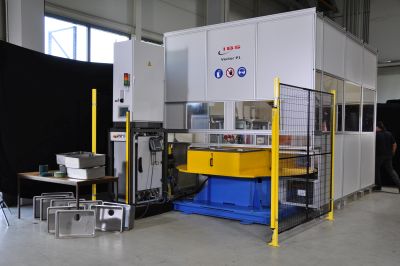

Roboter Polieranlage (KUKA KRC2)

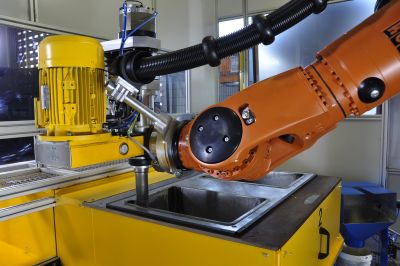

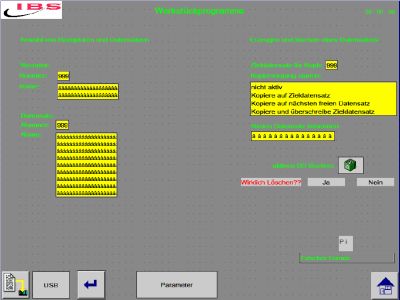

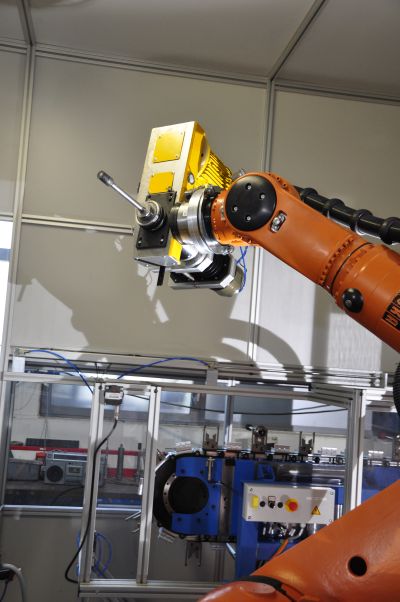

Die Vector Roboter Polieranlage wurde entwickelt, um Spülbecken in höchster Qualität zu polieren. Zum Einsatz kommt hier ein Kuka KR150 Roboter. Ein Kettenwechsler mit 15 Werkzeugplätzen und ein Rundtisch runden das Konzept ab. Der Roboter verfügt zudem über eine Kraft-Momenten Regelung. Diese ermöglicht es, das Werkzeug mit konstantem Druck an das Werkstück anzupressen. Die Anlage wird über ein 15 Zoll Sütron Panel programmiert. Daher benötigt der Bediener keinerlei Roboterkenntnisse und neue Werkstückprogramme sind innerhalb von wenigen Minuten erstellt. Die Werkstückträger sind mit RFID Tags kodiert. Somit wird immer das richtige Werkstückprogramm automatisch von der Anlage angewählt. Der Kettenwechsler und der Rundtisch werden über Siemens Servomotoren und eine CU320 angetrieben. Wir sind Lieferant der kompletten Steuerungssoftware für die S7-300, das Sütronpanel und die Robotersoftware (KRC2).

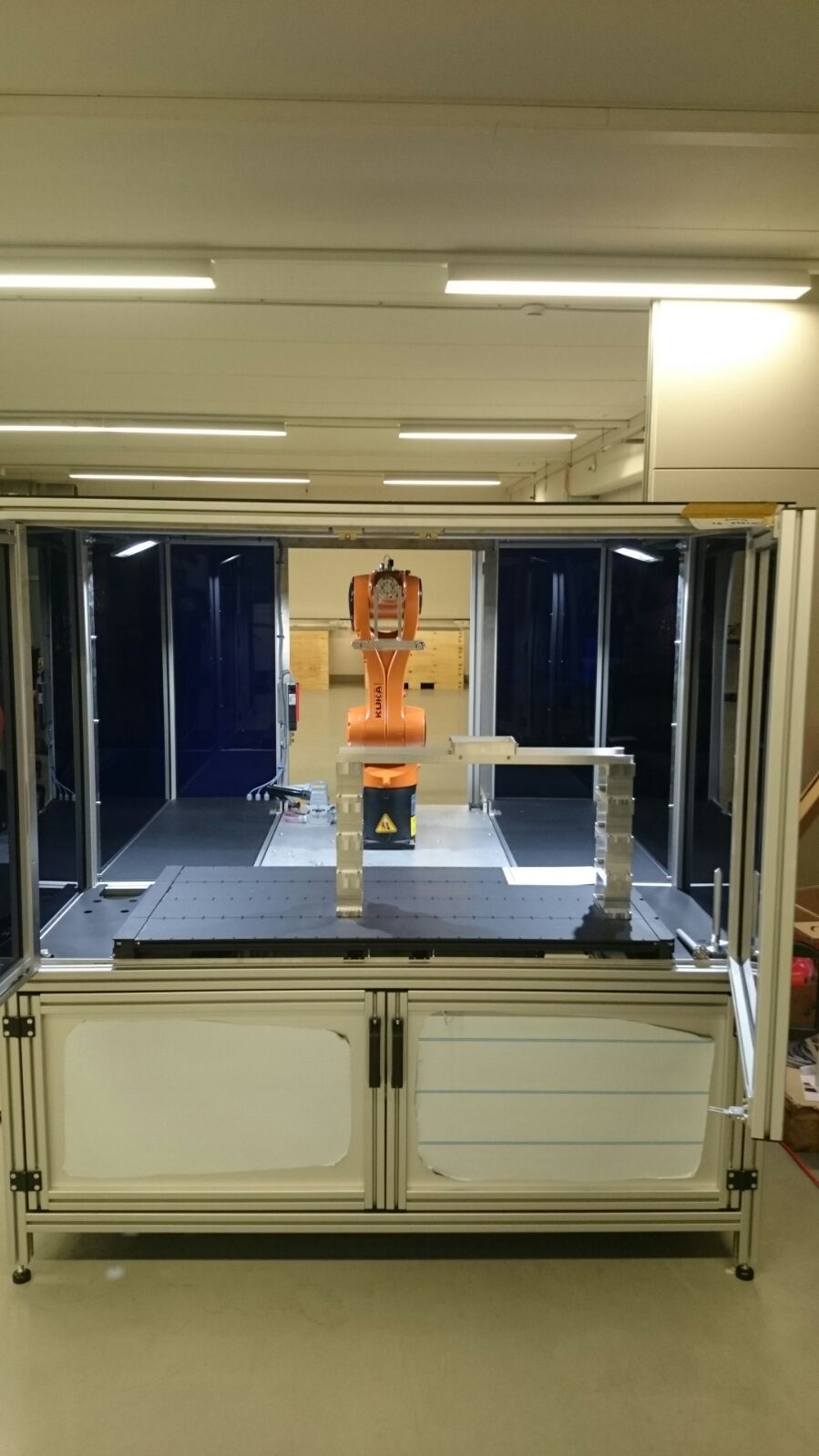

Prüfstation für Hochleistungs UV Leuchten (KRC4)
Roboterzelle zur Qualitätskontrolle von Hochleistungs UV Leuchten. Geprüft wird die Leistung und das Spektrum der Leuchte. Das Messgerät ist an der Hand des Roboters montiert und mit einem Temperatursensor ausgestattet. Da beim Messen der Leuchte eine sehr große Hitze entwickelt wird, muss das Messgerät immer wieder zum Abkühlen aus dem Strahlungsbereich der Leuchte entfernt werden. Dies geschieht per Interrupt. Ist das Messgerät ausreichend abgekühlt wird die Messung an der Unterbrechungsstelle fortgesetzt.
Die Parametrierung und Auswahl der Messstrategie erfolgt an einem Siemens Touchpanel. Daher sind keine Roboterkenntnisse erforderlich.
Wir sind Lieferant des Schaltschranks und der kompletten Software sowie die Inbetriebnahme.

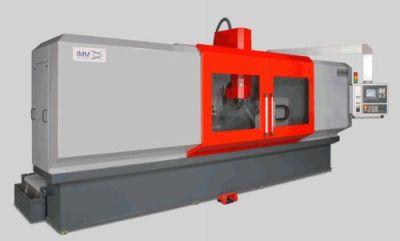

Turbinenschaufelschleifmaschine (840D Solution Line)
Die MTS ist eine 6-achsige Turbinenschaufelschleifmaschine. Eine Siemens 840D Solution Line steuert die gesamte Anlage. Zusätzlich hat der Kunde die Möglichkeit, die Anlage über ein Siemens BHG oder HT8 zu steuern. Die Visualisierung erfolgt über ein Siemens OP015 Bedienfeld und Sinumerik Operate. Zur Erleichterung der Bedienung wurden kundenspezifische Bedienmasken erstellt und in Sinumerik Operate eingebunden. Wir sind Lieferant der kompletten PLC und NC Software, der Bedienmasken und der Inbetriebnahme.

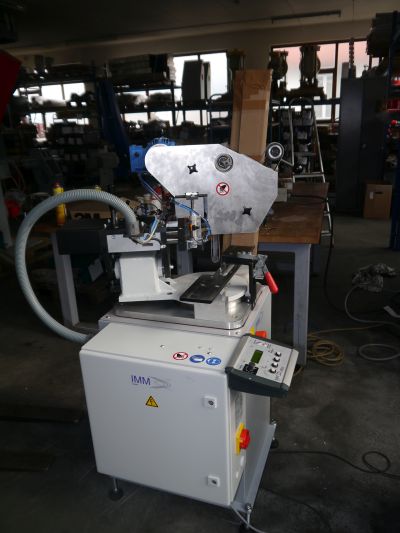

Messerbalkenschleifmaschine (Eigene Steuerung mit Atmega2560)

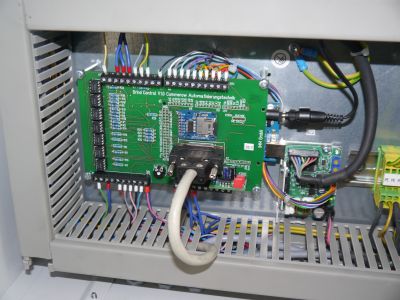

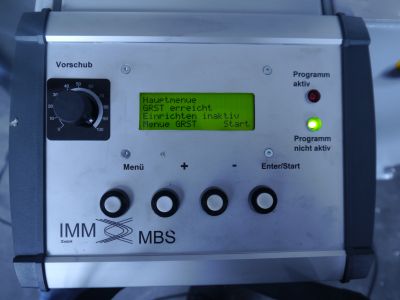

Hierbei handelt es sich um eine Schleifmaschine, durch Mikrocontroller gesteuert, zum Bearbeiten von Messerbalken. Dabei wird der Vorschub über einen Schrittmotor gesteuert und der Anpressdruck des Werkzeugs wird pneumatisch mittels eines eigens konstruierten Reglers, der aus einem 0-3V PWM Signal ein 0-10V Signal für ein Proportionalventil liefert, geregelt. Das Herzstück der Anlage bildet ein Atmega2560 Mikrocontroller, der die Prozessdaten remanent auf einer SD Karte speichert. Die Bedienung der Anlage wird über 4 Taster realisiert. Des Weiteren kommt zur Anzeige der Prozessinformationen ein 4×16 Zeichen LCD Display zum Einsatz. Die komplette Steuerung und der Schaltschrank wurden von uns maßgeschneidert entwickelt, hergestellt und programmiert.
Waterbar (Saia Burgess Steuerung)

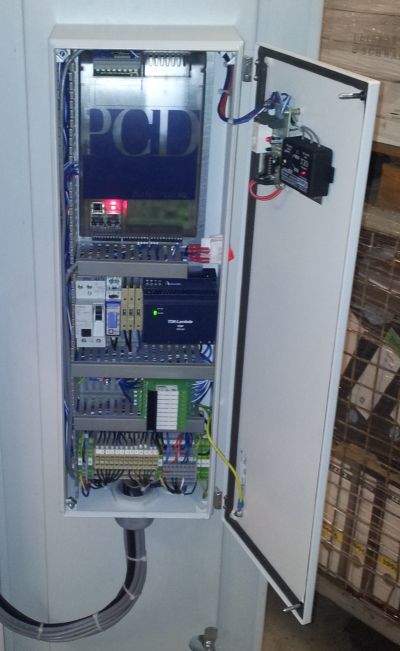

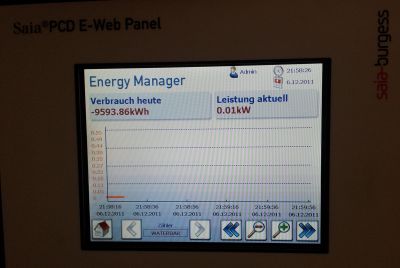

Bei der Waterbar handelt es sich um einen Trinkwasserautomaten, der Osmosewasser mit enormem Reinheitsgrad herstellt. Die abgegebene Menge des Wassers kann über das Touchpanel frei programmiert werden und wird mittels Durchflusssensoren, die direkt auf schnelle Interrupt Eingänge der Steuerung verdrahtet sind, erfasst. Zum Einsatz kommt hier eine PCD1.M2120 und ein 10 Zoll Web Panel der Firma Saia Burgess. Die Anlage kann optional mit einem Energy Manager ausgestattet werden. Somit ist es möglich, den Energieverbrauch der Anlage auszuwerten und zu erfassen. Des Weiteren kann auf die Anlage weltweit über das Internet oder per Smartphone zugegriffen werden. Wir sind Lieferant der kompletten Elektrik und Software der Anlage, sowie der Inbetriebnahme.
